一、當前測量方法

碘液法是當前硫酸行業測量轉化器各段SO₂濃度的主要方法。然而，在取樣過程中，氣體在取樣管內急劇冷卻，溫度迅速降至露點以下，導致氣體中的SO₃與水結合生成酸霧。由于氣體冷卻速度過快，生成的酸霧粒徑極小，顆粒數量眾多。當氣體以氣泡形式通過反應管時，這些微小的酸霧顆粒漂浮在氣泡中，阻礙了SO₂分子的擴散，使得部分SO₂分子無法到達氣液界面。

對于轉化器各段出口的氣體，由于SO₃濃度較高，除了與氣體中的水結合生成酸霧外，SO₃還會與氣泡表面蒸發的水反應，進一步生成酸霧。這些酸霧大量聚集在氣泡表面，嚴重阻擋了SO₂分子向氣液界面的擴散。因此，轉化器各段出口氣體中的SO₃對碘液法分析結果的影響尤為顯著，導致測量結果普遍低于實際值，且重復性較差。

碘液法分析過程如圖所示。在該分析過程中，實驗操作臺管線過多、設備擺放不合理，導致可操控空間有限，這些問題嚴重影響了操作人員的分析過程，干擾了實驗數據結果的準確性。此外，在取樣分析過程中，往往伴隨著大量酸性有毒氣體的外泄，這不僅污染了環境，還會對生產設備造成腐蝕，長期暴露更會對分析人員的生命健康構成威脅。

由于碘液法的分析過程缺乏精確可控的流量和壓力條件，常導致分析人員無法獲得準確的分析結果，并引發大量酸性有毒氣體的外泄，對分析人員的身體健康造成嚴重影響。分析過程中無組織氣體的外泄問題尤為突出。據統計，一套硫酸裝置全年進行轉化器分段轉化率分析時，向環境中排放的酸性有毒氣體約達2800立方米，折算成硫酸約為1.4噸/年。由此可見，碘液法分析SO₂不僅嚴重阻礙了硫酸行業的綠色發展，還給分析人員帶來了巨大的健康風險。

二.快速色譜分析儀

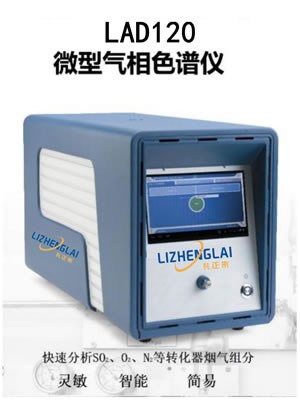

禮正來科技針對轉化器SO₂測量難題，研發了LAD120快速氣相色譜分析系統，該系統專門用于硫酸裝置轉化器SO₂的測量，能夠實現快速、準確、無排放的色譜分析。LAD120集催化劑轉化率和換熱器泄漏檢測于一體，是一套專業的分析系統。該系統可以幫助工廠實時掌握分段轉化率的變化，指導操作人員及時調整工藝參數，提升裝置的能源效率，減少SO₂排放，徹底改變硫酸生產中缺乏快速分析儀測量分段轉化率的被動局面。

此外，LAD120還能幫助工廠管理者實時監測轉化器的健康狀況和換熱器是否泄漏，及時準確地發現轉化器和換熱器的泄漏點及泄漏率，為裝置檢修安排合理的計劃，從而減少經濟損失。通過分段轉化率的大數據分析，該系統為每次催化劑篩分裝填提供科學依據，有效避免觸媒裝填過量導致的運行能耗增加和觸媒浪費，同時也避免觸媒裝填不足未能達到預期效果，進而減輕環保排放壓力，避免因檢修計劃不當增加裝置檢修次數，給企業造成重大經濟損失。

LAD120快速色譜分析儀的應用，規避了傳統碘液法測量的誤差，具備重復性好、測量精度高、速度快、操作簡便且無煙氣排放等優勢，是一款環境友好的系統。它將為用戶提供裝置全生命周期的熱效率、轉化率、換熱器泄漏、系統阻力等問題的分析與優化解決方案，顯著提高裝置全生命周期的經濟性。

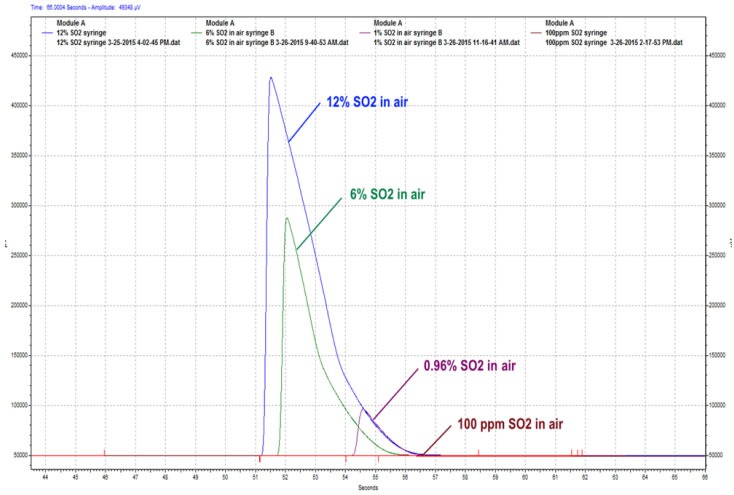

（譜圖）

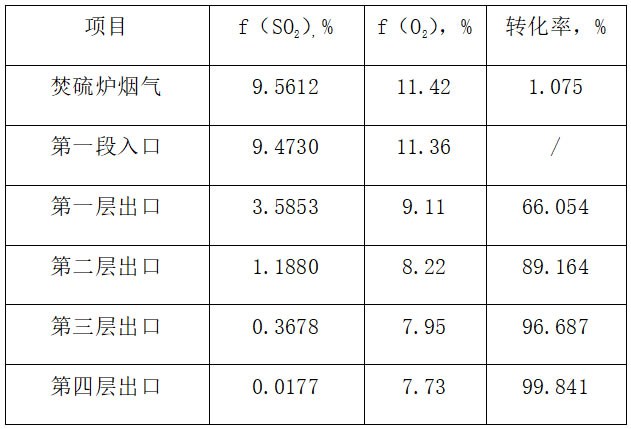

下圖是通過測量一段進口濃度計算出焚硫爐內的預轉化率。對“3+1”二轉二吸400kt/a硫磺硫酸裝置連續多次測量，測量數據重復性穩定，色譜分析儀連續使用性能穩。

三.功能

1.轉化器分段轉化率測量

每個測量數據僅需60秒即可得出結果。將數據導入硫酸健康分析系統，系統將自動計算各段平衡轉化率并存儲數據，以便進行大數據分析。這為裝置后期的計劃檢修提供了篩分和催化劑裝填方案的支持。

2.換熱器泄漏檢

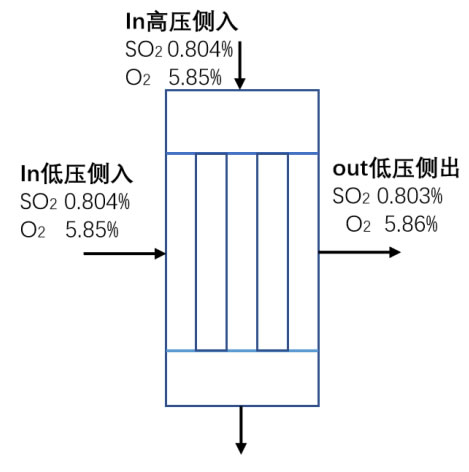

硫酸生產過程中，隨著時間推移，換熱設備的健康狀況會逐漸下降，出現泄漏的風險也隨之增加。因此，及時掌握換熱設備的健康狀況，對于保證系統轉化率至關重要。通過比較換熱設備低壓入口和出口的SO₂濃度變化，若SO₂濃度增加，則表明裝置存在泄漏。借助硫酸健康分析系統，可以分析濃度變化并精確計算泄漏率。

四、優勢

1.提升硫酸裝置的運行效率，創造更大的經濟價值；縮短檢修時間，延長檢修周期，及時發現設備隱患，從而減少硫酸裝置停產的損失。

2.快速一次性測量硫酸裝置多種組分（CO、CO₂、SO₂、H?S、HC?等等，測量范圍從高百分比、低ppm組分復雜樣品分析，能測量低至1ppm

五、試用火熱招募中

現面向全國火熱招募20名快速色譜分析儀轉化器SO₂測量試用裝置，名額有限，先到先得。我公司將全程提供專業指導，確保分析儀的正確使用。
